作為世界上最大的、工藝技術頂尖的芯片代工廠,，臺積電一直以來都沒有“跨界”,，專注于代工生產芯片，沒有進入設計芯片領域,。以臺積電的經濟基礎和技術實力來看,，想要在芯片設計領域有所成績并非難事，而臺積電遲遲沒有動,，這也是一直以來很多人覺得遺憾的地方,！

不過“常在河邊走，哪有不濕鞋”,，臺積電還是忍不住出手了并向全世界宣布：沒錯,，我臺積電自己要做芯片了！

突然的7nm芯片“This”

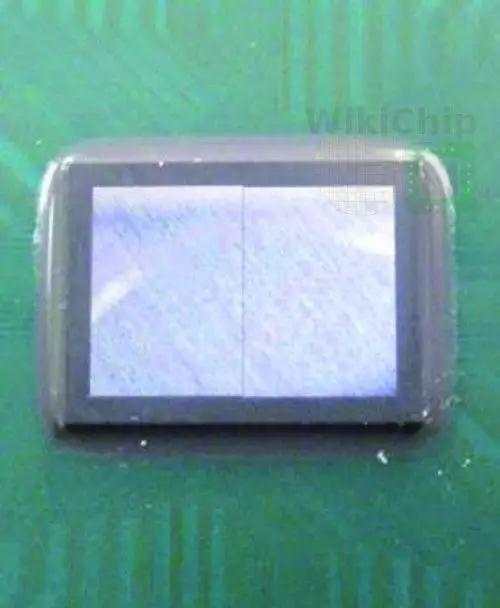

在本月初于日本東京舉辦的VLSI Symposium（超大規模集成電路研討會）期間,，臺積電展示了自己設計的一顆名為“This”的芯片,。基本參數上，該芯片采用7nm工藝,，4.4x6.2mm（27.28 mm2）,，CoWos（晶圓基底封裝），雙芯片結構,，其一內建4個Cortex A72核心,，另一內建6MiB三緩。

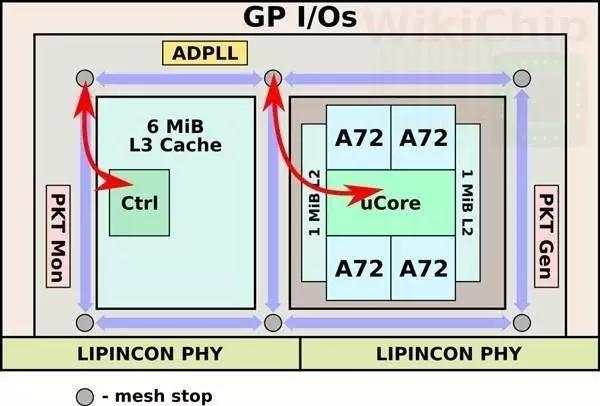

“This”芯片采用了一種雙芯片設計,，這種技術可以通過添加額外的PHY來進行擴展,，芯片不同單元間以及不同芯片之間可以形成互聯,。每個小芯片具有15個金屬層，模具本身僅為4.4毫米×6.2毫米（27.28mm2）,。

臺積電采用了四個Arm Cortex-A72內核,，針對turbo頻率大于4GHz電壓操作，配備了高性能單元（7.5T,，3p + 3n）并定制設計1級高速緩存單元,，這一模塊有兩個L2緩存塊，每個1 MiB,，這些是使用它們的高電流位單元實現的,，并以半速運行。此外,，還有一個大型的6 MiB L3緩存,，使用高密度位單元實現，并以四分之一速度運行,。

在1.20的電壓下,，Cortex內核可以達到4 GHz，實測最高達到了4.2GHz（1.375V）,。不過,，臺積電方面表示，這款芯片是為高性能計算平臺設計的,，所以其主頻才會如此驚人,。

這顆突然來的“This”無論是少見的高主頻，還是舊架構新制程的搭配,，都在試圖表現臺積電生產的可靠性,。

“燒錢”狂魔臺積電

要說做芯片，臺積電也有這個資本,。2018 年全年公司收入實現 337.29 億美元,，同比增長 2.40%。

最新數據顯示,，臺積電2019年第二季度全球晶圓代工市場份額為49.2%,，近五成的市占比笑傲全球。在制程工藝上,，臺積電7nm工藝也要比競爭對手們領先了一整年,，目前市面上能夠見到的蘋果、海思,、AMD等7nm工藝處理器都是臺積電代工生產的,。

臺積電能取得如此領先跟其舍得燒錢有關，在日前上海的技術論壇上,，臺積電聯席CEO,、總裁魏哲家提到,，臺積電過去5年用于半導體工藝研發和生產的投資超過500億美元，在今年半導體市場不景氣的情況下,，投資也超過了100億美元,。

大量燒錢也推動了技術的提升與產能的擴張，2018年臺積電生產了1200萬片12英寸晶圓,、1100萬片8英寸晶圓,，其中7nm工藝晶圓產能將達到100萬片，已經成為臺積電營收的主力,，Q1季度營收占比超過23%,，預計今年全年占比將達到20%以上。

在工藝研發進度上,，除了今年將會量產的7nm+ EUV光刻工藝,，還有6nm、7nm工藝的改進版,。5nm工藝也將在明年上半年量產。更先進的工藝方面,，臺積電的3nm工藝晶圓廠已經在建設當中了,，預計2022年量產，2nm工藝也已經正式啟動研發,。

這么多年了,，才想起來自己做芯片？

這些年臺積電雖然風光無限,，也并不是全無顧忌,。由于7nm工藝比三星要早，臺積電拿下了7nm工藝的芯片幾乎所有的訂單,，不缺客戶的臺積電只缺產能,。隨著三星7nm EUV工藝的量產，三星已經把高通驍龍865的代工訂單搶了過去,，除此之外,，全球第二大IC設計公司NVIDIA的大單也被三星拿下，并且在報價上要比臺積電便宜不少,。

同時,，全球GDP增速放緩，半導體行業同步放緩,。 根據臺積電自己的預測,，2019年全球GDP增速將會放緩至 2.6%（2018年為 3.2%），全球半導體市場（不含存儲市場）將會有1%的增長,，而代工廠將可能面臨持平的可能,。另有研究機構預測,，2019年美國，歐洲和亞太地區應用規模經過連續兩年的強勁增長后將出現負增長,。

在追求技術投入的同時,，要面臨的風險也越來越高，前景不確定的情況之下,，包含像聯電或者Global Foundries,，他們其實退出了所謂先進制程的開發，轉回去在成熟制程上做產能更優化的調配,，并不是所有的IC都要一直追求更先進的制程工藝,。

競爭對手的追趕，全球半導體腳步放緩,，追求先進工藝存在高風險等各種因素是必須要考慮的問題,，臺積電也在積極尋求轉型，做芯片或許是其中的一項計劃,。

一開始的時候,，因?yàn)橹谱骱蜕a(chǎn)盤子太大，所以一家公司沒辦法承受,，同時制造和設計和生產,，如果量不夠的話，建一個生產廠線又太浪費錢,，所以才出現了臺積電這種只生產的廠商,。如今臺積電在制造上已經足夠強大，生產成本優勢將是其他芯片廠商企及不到的,。目前,，臺積電還沒有明確表示自己接下來會不會出更多的芯片，但這顆“This”就足夠讓其他芯片廠商“震驚”了,！

“This”雖然采用7nm打造但不是最新最強架構,，目前看起來和世界主流芯片大廠有著一定差距，或者臺積電設計生產這顆芯片的目的,，僅僅只是為了“秀肌肉”,。但以臺積電的實力，以及近年來臺積電一步一個腳印,、厚積薄發的態勢來看,，芯片領域的狼真的來了！
