過去幾年中由于CPU的導熱材質從釬焊變成了硅脂,很多高玩都習慣給CPU開蓋更換硅脂以提高散熱性能,,這個操作可以說是把CPU橫向打開,,我們能看到完整的CPU核心、底座,、頂蓋等,,那么要是豎著切一刀呢?
“美國微博”用戶TubeTime還真的這么做了一次,,他把一個CPU(具體型號不明)切成了兩半,,正好可以看到CPU的縱剖面,我們來看看里面都有什么,。

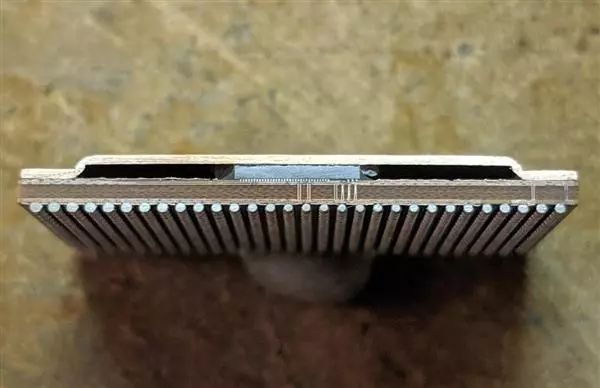

切開的這個CPU是BGA封裝的,,底部的圓珠就是BGA錫球,在往上一層就是PCB基板,,然后中間是CPU核心及導熱材料,,上面的就是金屬保護蓋。

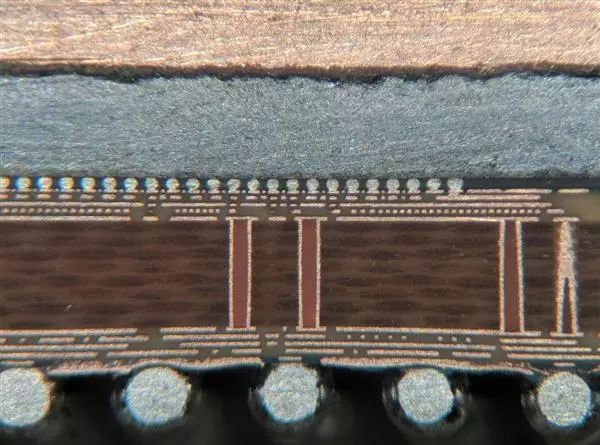

他還通過顯微鏡放出了更清晰的縱剖面結構,,如上圖所示,。

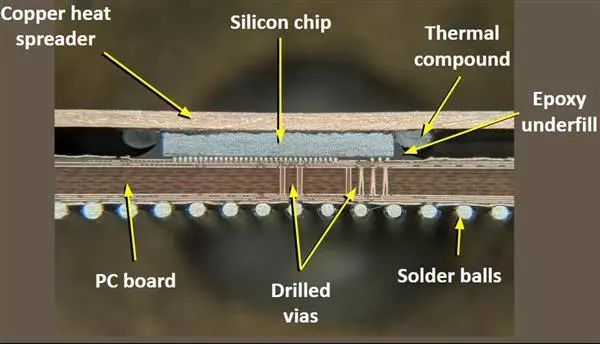

由于大部分人并不了解芯片內部結構,,TubeTime還細心地做了解釋?zhuān)琒older Balls就是錫球,PC Bord就是PCB基板,,drilled vias就是導通孔,,連接錫球與Sillicon chip芯片的,Thermal compound就是導熱材質,,最常見的就是硅脂了,,焊接的話就是焊料,epoxy underfill是環氧樹脂填充物,,頂部的cooper heat spreader就是銅質的金屬蓋了,,輔助散熱的。

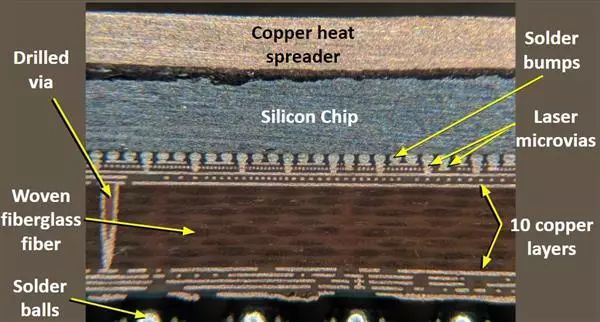

更詳細一點的話,,PCB及硅芯片的結構也比較繁雜了,,PCB里面有10層銅,中間是玻璃纖維填充物,,連接錫球與芯片的是銅線及導通孔,,頂部則是激光微型導孔,這樣才能傳遞電信號,。
